產品名稱雙層防雨調節百葉窗(電動)

產品類別：百葉窗系列

全國服務熱線：13815946585

產品詳情

qq/tel：

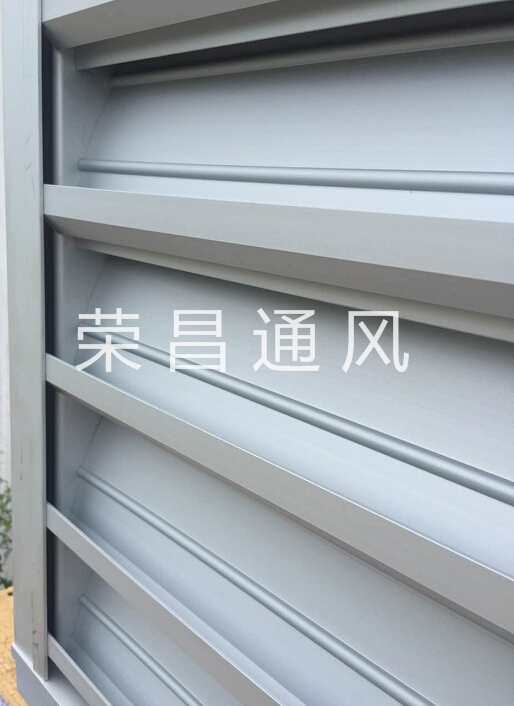

雙層防雨百葉窗(正面)

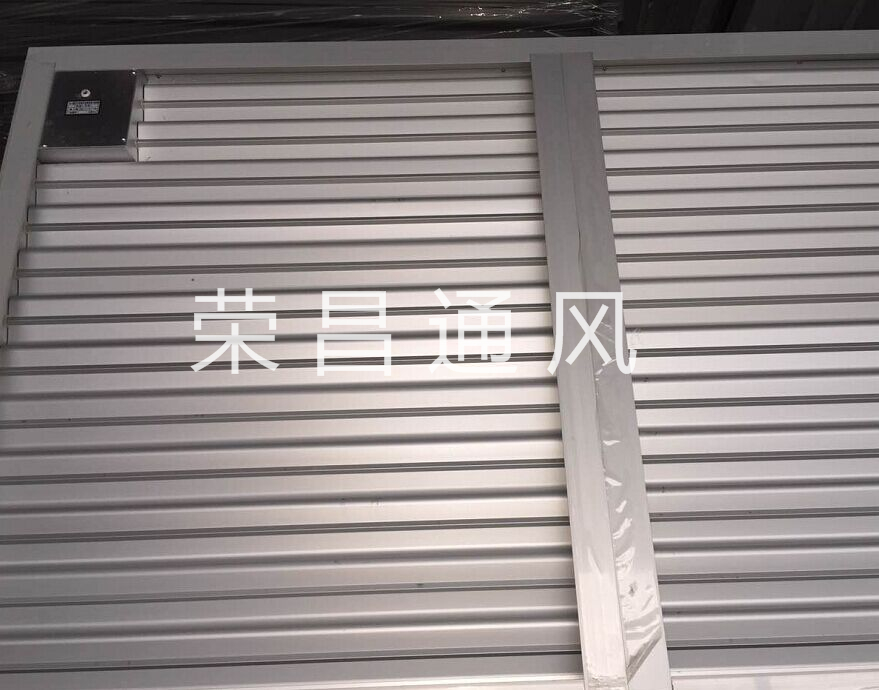

雙層防雨百葉窗(反面)

1. 用途與特點
雙層防雨調節百葉窗用于需通風防雨、隔熱保溫調節氣流的機房或其他公眾場合，它是由帶集水溝的防雨葉片和帶滴水框的側框架組成，它不僅具有單層防雨百葉窗的優點，而且工作人員還能根據室內的溫度或通風量的需求，去調節百葉窗的開度。百葉窗調節靈活、可靠，常年運行無需加油潤滑，無噪音，密封性能良好。

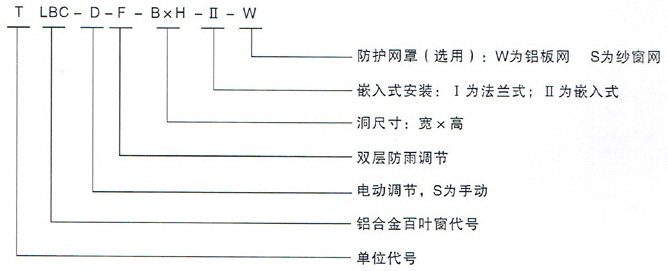

2．型號表示方法

3．規格
3.1 洞尺寸單位：mm
寬×高×厚=B×H×W
其中：500≤B≤1250×10
H=n×80.5+200 4≤n≤32 n為正整數
3.2 百葉窗尺度單位：mm
寬×高×厚=b×h×w
其中：b=B-15 h=H-15 W=160
4. 技術參數
4.1 有效面積系數
有效面積系數是一個隨迎風面積改變而有一微小變化的參數，因此，有效面積系數只能給出一個平均值，即為0.5251。
4.2 阻力性能測試表
4.2.1 干工況雙層鋁合金百葉窗阻力性能數據表：

風速m／s	1.5	2.00	3.00	4.00	5.00	6.00	7.00
阻力Pa	6.00	13.5	23.8	47.6	75.5	106.8	139.2
阻力系數§	4.45	4.58	4.67	4.78	4.82	4.89	4.95

4.2.2 濕工況雙層鋁合金百葉窗阻力性能數據表：

風速m／s	1.5	2.00	3.00	4.00	5.00	6.00	7.00
阻力Pa	6.60	13.7	25.1	49.8	76.2	119.4	145.6
阻力系數§	4.78	4.80	4.85	4.92	4.98	5.02	5.10

4.3 雙層鋁合金百葉窗過水測試表

風速m／s	1.0	2.0	3.0	4.0	5.0	6.0	7.0
過水量g／㎏	1.19	1.04	0.86	0.75	0.58	0.50	0.24

4.4雙層鋁合金百葉窗漏風測試表

壓差Pa	42	95	130	168	210	252	282
漏風量m3∕h	252	405	520	604	707	784	870

4.5 雙層鋁合金百葉窗****承受風速：35m／s
4.6 雙層鋁合金百葉窗額定風量：21000 m3∕h·㎡
4.7 驅動器
4.7.1 手動執行機構：
每單個百葉窗配一個手動執行機構。
4.7.2 電動執行機構：
a.電源：24VAC±20%,50Hz; 24VDC
220VAC±15%,50Hz; 240VAC±10%, 50Hz
b.防護等級：IP54
c.環境條件：-20℃～+59℃，95%RH 無凝結水
d.噪音：小于45Db(A)
e.面積及功能配備表：

	≤0.5㎡	≤1.0㎡	≤2.5㎡	≤4.5㎡
24VAC，24VDC	2W	2W	1.5W	3W
220VAC，50Hz	1W	2W	8W	10W
